VG.MBO
(Oválné přísavky s protiskluzovou spodní úchopovou částí)

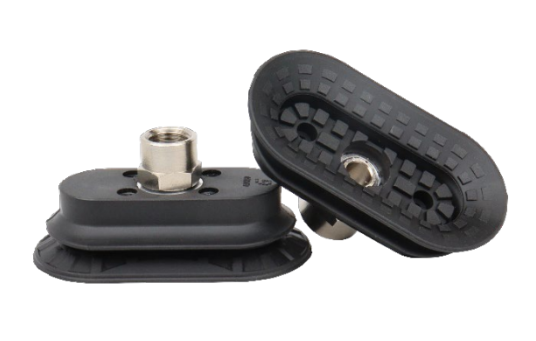

Gimatic představuje novou řadu přísavek VG.MBO40X80 a VG.MBO30X60 Oválné 1,5 vlnovcové přísavky s protiskluzovými úchopovými částmi. Tyto inovativní přísavky jsou navrženy pro zvýšení účinnosti a spolehlivosti v různých průmyslových aplikacích. Přísavky jsou vyrobeny z materiálu NBR (butadien-akrylonitrilový kaučuk) a závit je vulkanizován přímo v přísavce. Přednostně jsou navrženy pro manipulaci s naolejovaným plechem nebo sklem. Vnitřní strana spodní úchopové části má mírné výstupky, které zvyšují třecí sílu. Uvnitř přísavky je kovová destička, čímž se dosahuje vyšší stability při manipulaci a nedochází k deformaci tenkých plechů. Dokáže zvednout nejen rovné, ale i mírně zakřivené povrchy. Jsou vhodné také pro manipulaci s díly, kde je třeba zabránit kontaminaci povrchu před lakováním. (PWIS-FREE)

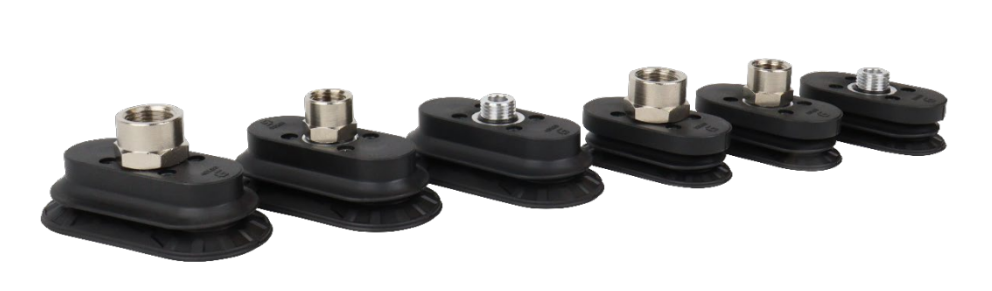

Přísavky, jak již bylo zmíněno jsou vyhotoveny ve dvou rozměrech, a to 40 x 80 mm a 30 x 60 mm. Materiál NBR má tvrdost až 60 Shore což mu umožňuje ještě vyšší stabilitu a odolnost.
Přísavky jsou dostupné se závity G 3/8 (vnější/ vnitřní) a G 1/4 (vnější/ vnitřní)
VG.MBO40X80 má nosnost 15,7 kg v horizontálním směru a 14,7, kg ve vertikálním směru při hladině vakua -90 kPa a bez bezpečnostního faktoru
VG.MBO30X60 má nosnost 9,8 kg v horizontálním směru a 8,4 kg ve vertikálním při hladině vakua -90 kPa a bez bezpečnostního faktoru.
Teplotní odolnost NBR materiálu je -30 °C ÷ +100 °C.
Na vrchu má přísavka 4 montážní otvory, které lze použít pro různou zástavbu a také jako fixování proti pootočení.
Bližší informace k přísavkám naleznete na naší stránce Gimatic https://shop.gimatic.com/cs/vgmbo
VG.XG
(FLOWPACK přísavky z polyuretanové série)

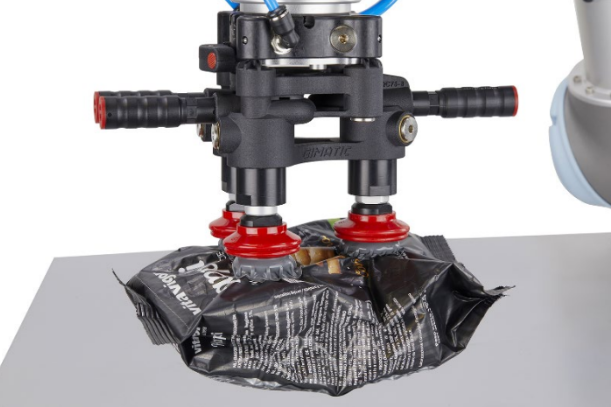

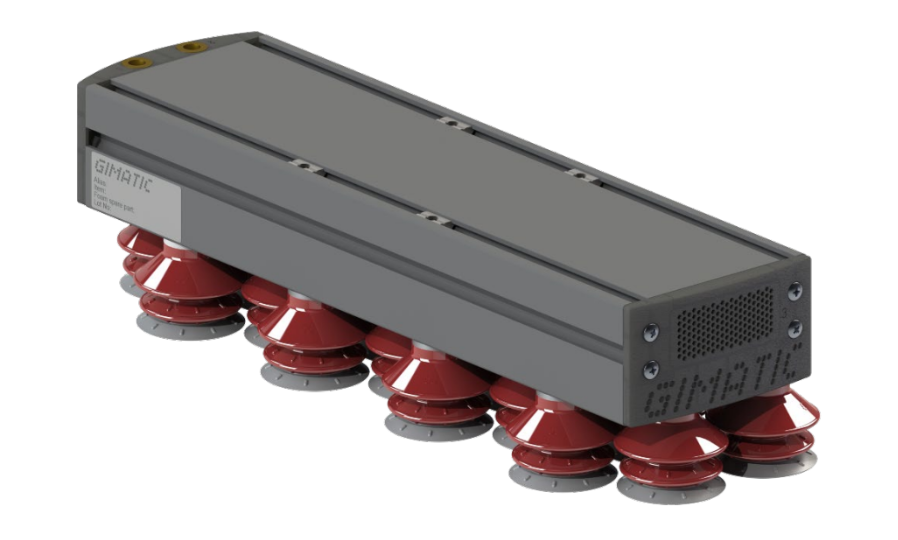

Další skupinou přísavek je verze VG.XG z polyuretanové série. Jsou navrženy tak, aby usnadnily proces manipulace, zejména v případě balení i s nestabilním obsahem jako jsou balené tekutiny.
Naše série VG.XG je dostupná ve třech variantách: VG.XG40P, VG.XG50P a VG.XG60P ve 2,5 vlnovcové verzi. Tyto přísavky jsou vyrobeny z polyuretanu, avšak dvojí tvrdosti. Vrchní červená část má tvrdost 70 Shoru a také tloušťka její stěny je vyšší – zajišťuje tak vysokou stabilitu i nestabilního produktu.

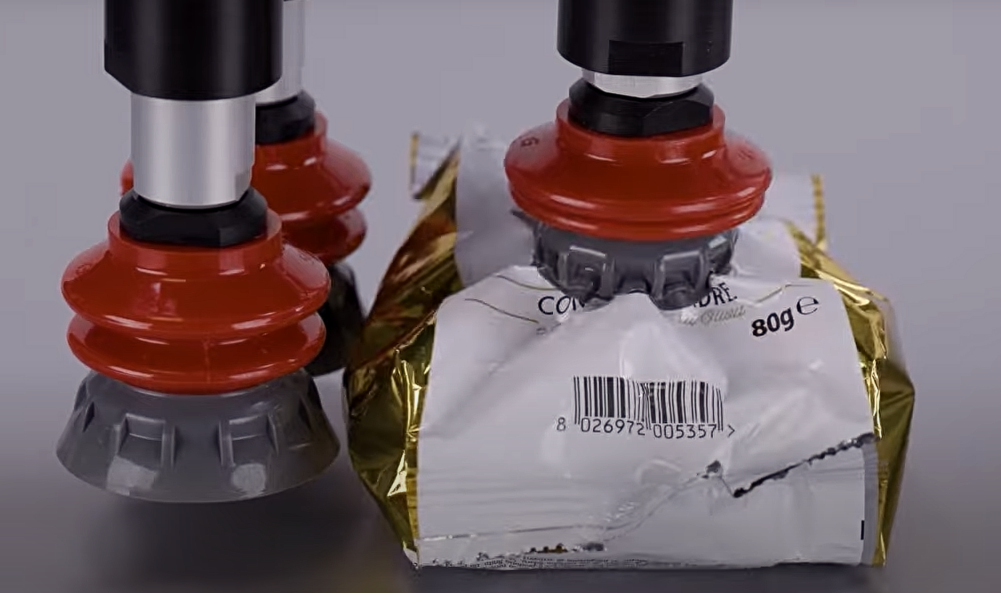

Spodní šedá část je měkčí – 30 Shore a samotná spodní úchopná plocha je výrazně tenčí a je vybavena vnitřním žebrováním. Tato kombinace se umožňuje přísavce přizpůsobit doslova zmačkaným balením a utěsnit jejich povrch. Oproti silikonu má polyuretan vysokou otěruvzdornost, čímž se prodlužuje životnost a odolnost přísavky.
Další předností je vnitřní otvor závitu, který má průměr až 10 mm. Má to výrazný vliv na rychlost sání, a tudíž přísavka je vhodná i pro manipulaci s poréznějšími materiály jako je papírové balení. Dostupné jsou se závity G1/4 a G3/8.Nosnosti přísavek (bez bezpečnostního faktoru) při hladině vakua – 60 kPa:
VG.XG40P: 2,84 kg / VG.XG50P 3,93 kg / VG.XG60P 6,25 kg
VG.ISX55P
(2,5 vlnovcové přísavky z polyuretanové série)

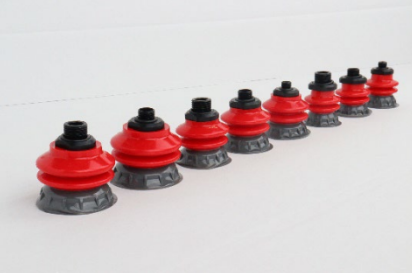

Tyto inovativní přísavky s 2,5 vlnovci disponují novým designem. Opět se jedná o dvoutvrdostní přísavku 35/60 Shore. Vrchní vlnovec je větší, což má své opodstatnění. Při manipulaci s nerovným povrchem se přísavka stlačí a spodní vlnovec se skryje do vrchního, čímž se stabilita manipulace několikrát zvýší. Spodní úchopová plocha je tenká s tvrdostí 35 Shore, čímž zajišťuje dokonalou přilnavost. Na povrchu přísavky jsou výstupky, které zabraňují slepení vlnovců při stlačení.
Přísavka má tedy vysokou pevnost, zabraňuje oscilacím při manipulaci a zajišťuje prvotřídní kompenzaci.
Polyuretan má vysokou otěruvzdornost, což je ideální volba pro manipulaci s drsnými a nerovnými povrchy.
Zdvižná síla přísavky (bez bezpečnostního faktoru) při hladině vakua -90 kPa je 9,95 kg.
K dispozici jsou závity G1/8, G1/4 a G3/8. Tyto přísavky lze zkombinovat s kuličkovými ventily G 1/4 a použít v kombinací s univerzálním uchopovačem.
Bližší informace k přísavkám naleznete na naší stránce Gimatic https://shop.gimatic.com/cs/vgxg
Zdroj: Gimatic S.r.l.,
Autor: Ing. Roman Múčka
