Rozvodná síť společnosti BorsodChem MCHZ potřebovala nutně zrekonstruovat. Přestávala být spolehlivá a nesplňovala aktuální bezpečnostní normy. Rekonstrukce energetické infrastruktury probíhá ve spolupráci se společností ABB, a to bez přerušení výroby. Nově budovaný systém je digitálně řízený, s vysokou úrovní automatizace a je připravený na budoucí rozvoj.
BorsodChem MCHZ je významným výrobcem chemických produktů pro průmysl, farmacii i zemědělství. Jeho ostravský závod s téměř 400 zaměstnanci dodává produkty do celého světa a patří k největším technologickým provozům v regionu. Spolehlivá energetická síť je zásadní pro plynulý a bezpečný chod výroby.
Rozvodná síť společnosti BorsodChem MCHZ potřebovala nutně zrekonstruovat. Přestávala být spolehlivá a neodpovídala aktuálním bezpečnostním standardům.
Rekonstrukce energetické infrastruktury probíhá ve spolupráci se společností ABB, a to bez přerušení výroby. Nově budovaný systém je digitálně řízený, s vysokou úrovní automatizace a je připravený na budoucí rozvoj.
Proto se v BorsodChemu rozhodli pro postupnou obnovu rozvoden vysokého a nízkého napětí. Zásadní podmínkou přitom bylo zvládnout celou rekonstrukci za chodu, aby výroba mohla běžet dál bez omezení. Ještě před samotnou rekonstrukcí zpracovali v BorsodChem interní studii, v rámci které se rozhodli pro robustní a uživatelsky přívětivé řešení od ABB.
Vyšší bezpečnost a snadnější obsluha s novými rozváděči UniGear ZS1
Modernizace distribuční sítě zahrnuje kompletní výměnu rozvodných zařízení včetně kabeláže a nových kabelových tras. Veškerá technologie přitom musí být perfektně propojena s velínem rozvodu proudu, aby bylo možné centrálně řídit a monitorovat celý energetický systém. Rozváděče v této infrastruktuře fungují jako pomyslné srdce sítě. Proto v ABB navrhli rozváděče pro BorsodChem na míru, včetně inženýringu a projektového řešení.

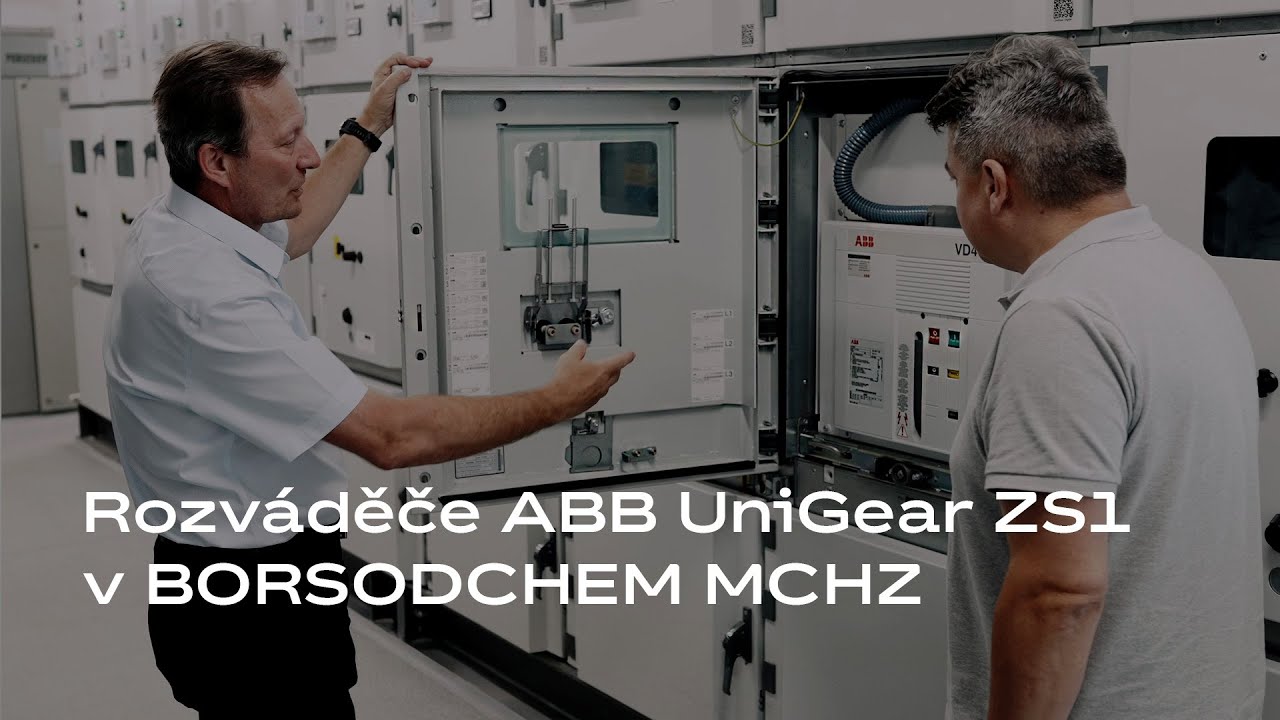

V BorsodChem potřebovali opravdu spolehlivý a bezpečný rozvodný systém – takový, který obstojí i v extrémně náročných provozech, jako jsou například jaderné elektrárny, vrtné plošiny nebo zaoceánské lodě. A právě proto jsou základem celého systému rozváděče UniGear ZS1. V ostravské chemičce bylo naistalováno celkem 123 polí tohoto vzduchem izolovaného rozváděče.
Pro snadné řízení napájení a přehled v reálném čase o chování sítě s možností detekovat případné odchylky, jsou rozváděče vybavené ochrannými relé řady Relion a elektronickými senzory AdvaSense™ pro přesné měření proudu a napětí. Ovládání zařízení je intuitivní a umožňuje pokročilý monitoring a vzdálenou obsluhu.
Přehled o síti na dálku, komunikace v protokolu IEC 61850
V rámci další části projektu dodalo ABB 45 klasických rozváděčových kobek, vakuové vypínače VD4, kombinované senzory proudu a napětí KEVCD a opět ochrany řady Relion.
V provozu chemického závodu takové velikosti je nezbytné mít okamžitý přehled o stavu sítě i o hodnotách elektrických veličin – ideálně i na dálku. Proto je součástí instalace implementace výkonových jističů řady Emax 2 a Tmax XT s pokročilými ochrannými spouštěmi Ekip Touch Measuring.
Díky nim lze potřebné informace sledovat lokálně na přístrojích, ale i z velína prostřednictvím komunikačních protokolů.
Celé řešení využívá standardizovanou komunikaci na bázi protokolu IEC 61850 pro výměnu dat mezi zařízeními v reálném čase. Protokol podporuje GOOSE zprávy (Generic Object Oriented Substation Event) pro velmi rychlé přenosy událostí (např. ochranné signály), funguje na běžných síťových technologiích (TCP/IP, MMS) a dokáže spolupracovat mezi zařízeními od různých výrobců.
Rozvodná síť je připravená na Průmysl 4.0 a další rozvoj
Modernizace energetické infrastruktury v BorsodChem MCHZ přináší náhradu zastaralé technologie a zásadně zvyšuje úroveň bezpečnosti provozu i jeho digitalizaci. Klíčovou roli hrají moderní senzory a digitální ochranné prvky, které umožňují přesné měření a rychlou reakci na změny zatížení bez nutnosti zásahů do samotné infrastruktury.
Součástí řešení je také komplexní garanční i po-garanční servisní podpora, která zajišťuje bezproblémový a kontinuální provoz celého systému. Celý projekt stojí na úzké spolupráci odborných týmů ABB a využívá zázemí výrobního závodu v Brně.
„Nahrazovali jsme zařízení, které už bylo na hranici své životnosti, a dobře jsme si uvědomovali, jak klíčové je spolehlivé napájení pro celý areál. Při výběru nového řešení jsme kladli důraz hlavně na kvalitu, spolehlivost a bezpečnost obsluhy – a to všechno rozváděče a spínací prvky od ABB splňují. Dodávky probíhaly přesně podle plánu a víme, že i do budoucna máme zajištěný servis. Z našeho pohledu jsme zvolili správně.“
Výsledek shrnul Ing. David Kupec, vedoucí energetiky v BorsodChem MCHZ
Zdroj: ABB s.r.o., BorsodChem
